Votre connexion filaire vient de lâcher, et vous n’avez pas de testeur sous la main. Bonne nouvelle : trois méthodes concrètes permettent de diagnostiquer 80 % des pannes d’un câble RJ45 avec ce que vous avez déjà chez vous. Voici comment les appliquer sans perdre de temps.
Pourquoi votre câble RJ45 peut-il tomber en panne?
Un câble RJ45 transporte le signal réseau via huit fils en cuivre regroupés en quatre paires torsadées, chacune gainée individuellement.
Ces paires torsadées ne sont pas un détail esthétique : la torsade annule les interférences électromagnétiques entre fils voisins. Tordez, écrasez ou coincez ce câble sous une porte, et vous cassez cette géométrie précise.
Les causes de panne les plus fréquentes sont mécaniques avant d’être électroniques. Un clip de verrouillage cassé laisse le connecteur vibrer dans la prise – contact intermittent garanti.
Un écrasement répété au même point crée une microfissure sur un fil de cuivre, invisible à l’oeil nu mais fatale au signal. Les broches sont numérotées de 1 à 8, de gauche à droite quand on regarde les contacts métalliques de face.
Cette numérotation n’est pas anecdotique : selon quelles broches sont défaillantes, votre réseau tombera complètement ou fonctionnera en mode dégradé. C’est ce qui oriente tout le diagnostic.
Comment tester un câble RJ45 sans testeur grâce à l’inspection visuelle?

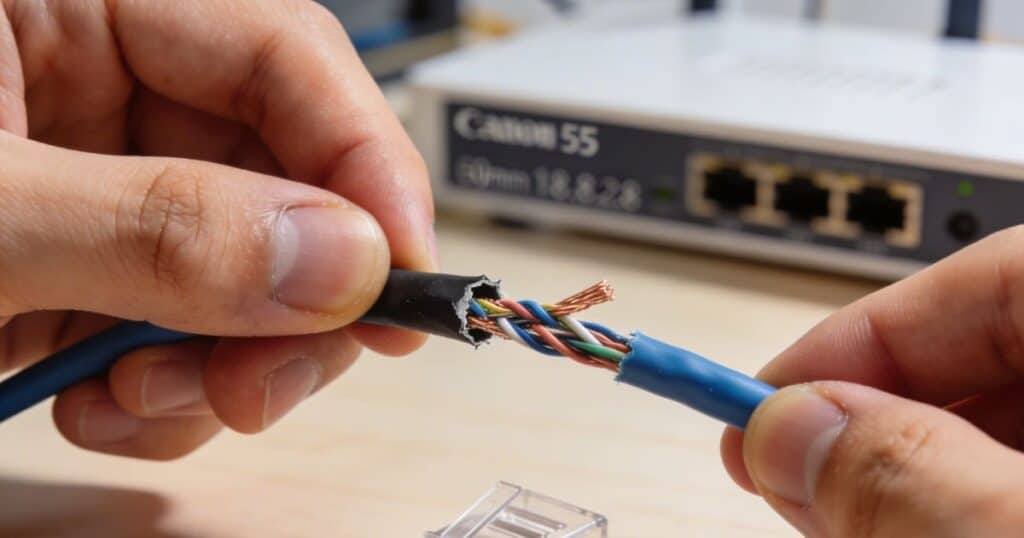

L’inspection visuelle élimine les pannes évidentes en moins de deux minutes. Commencez par dérouler entièrement le câble et faites-le glisser lentement entre vos doigts – une bosse, un aplatissement ou une zone rigide anormale signale un fil probablement rompu à cet endroit.

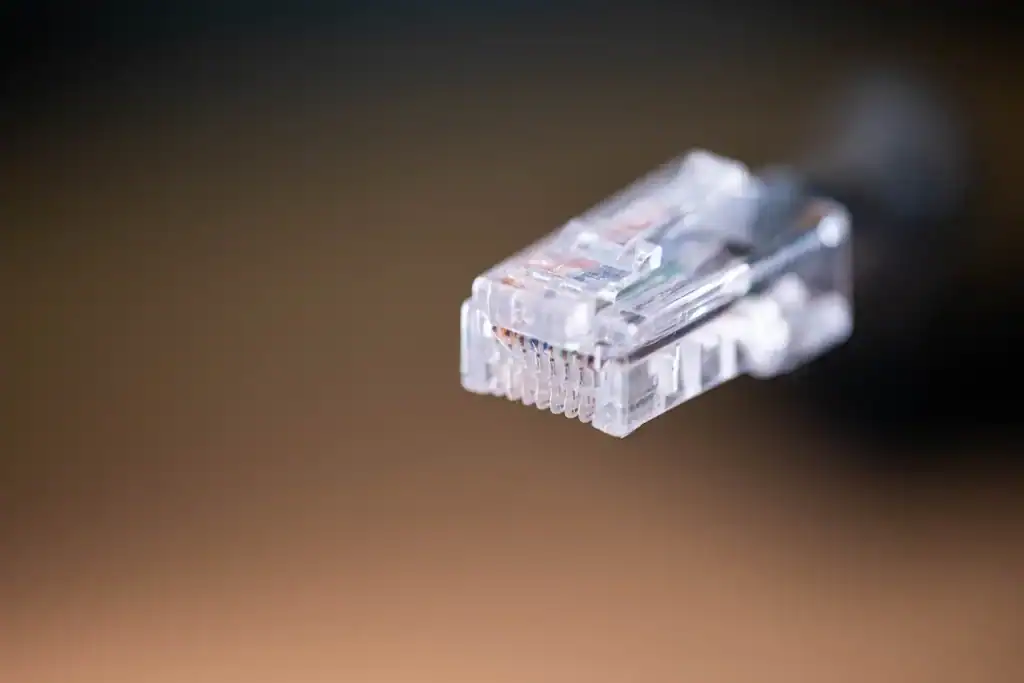

Examinez ensuite les deux connecteurs sous une bonne lumière. Les huit contacts métalliques dorés doivent tous dépasser à la même hauteur. Un contact enfoncé ou oxydé (teinte vert-de-gris) ne transmettra pas le signal, ou le transmettra mal.
- Vérifiez que la gaine extérieure n’est pas entaillée ni écrasée
- Contrôlez le clip plastique : s’il est cassé, le connecteur ne tient pas en place

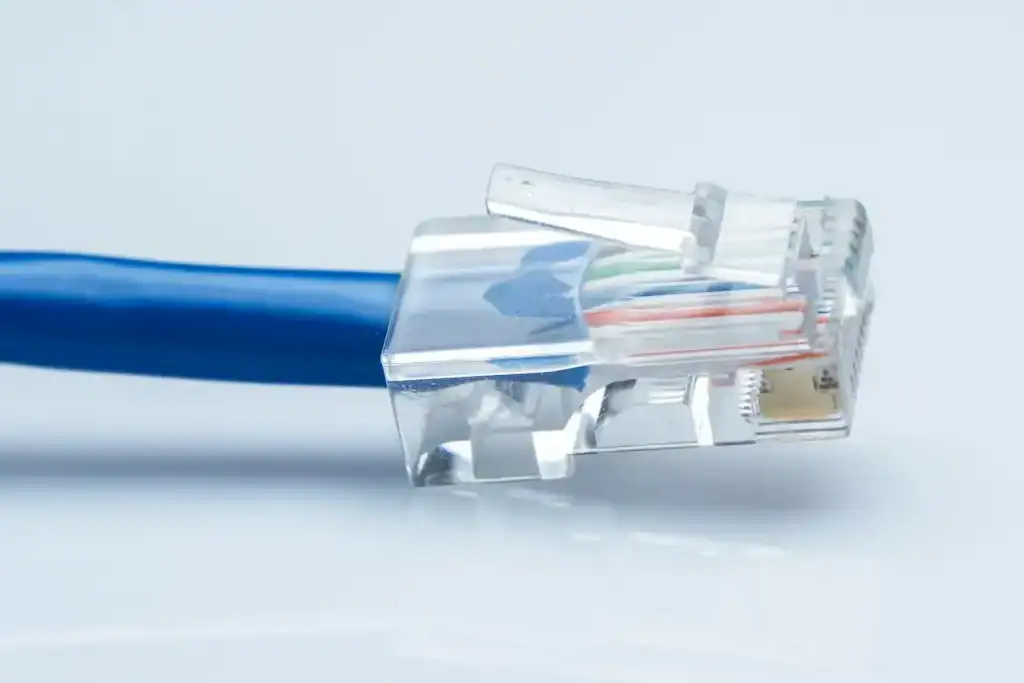

- Regardez si les fils sont bien enfoncés jusqu’au bout du connecteur (les huit doivent toucher les contacts)
- Vérifiez l’absence d’oxydation verdâtre sur les contacts dorés
Cette méthode ne détecte pas les microfissures internes. Mais elle suffit à écarter un câble visiblement abîmé avant même d’aller plus loin.
Comment tester un câble Ethernet sans testeur via son ordinateur?
Votre ordinateur est un outil de diagnostic réseau à part entière. Branchez le câble entre votre machine et un switch ou votre box, puis observez l’icône réseau dans la barre des tâches Windows : un ordinateur affiché indique une connexion locale active, un globe barré d’une croix rouge signifie que le câble ne transmet rien.
Pour aller plus loin, ouvrez une invite de commandes et tapez ipconfig. Une adresse IPv4 débutant par 192.168 ou 10.0 confirme que le câble fonctionne et que la couche physique est saine.
Si vous lisez une adresse en 169.254.x.x, c’est une adresse APIPA – le câble reçoit bien les données mais la configuration réseau est en cause, pas le câble lui-même.
Lancez ensuite un ping 192.168.1.1 -t vers votre passerelle. Des réponses stables avec un temps inférieur à 5 ms valident un câble en bon état. Des pertes de paquets ou des latences erratiques pointent vers une connexion physique dégradée.
Sur macOS, rendez-vous dans Préférences Système > Réseau > Assistant > Diagnostics pour obtenir un rapport équivalent. La logique de lecture est identique.
Comment savoir si une prise RJ45 fonctionne grâce aux LED de statut?
Les LED situées sur la carte réseau de votre ordinateur ou sur le switch sont le moyen le plus rapide de distinguer un câble défaillant d’une prise murale hors service. Quand vous branchez un câble, ces LED doivent s’allumer en quelques secondes.
- LED verte fixe : lien établi, la connexion physique est active
- LED orange ou jaune clignotante : trafic en cours, tout fonctionne
- LED éteinte : pas de lien détecté – câble mort, prise murale défaillante ou port switch HS
- LED verte clignotante lentement : négociation de vitesse en cours ou connexion instable
Si la LED s’allume avec un câble de remplacement mais pas avec le vôtre, le câble est coupable. Si aucun câble ne produit de LED sur ce port, c’est la prise ou le switch qu’il faut suspecter.
Cette logique d’élimination par substitution est celle qu’utilisent les techniciens réseau en premier réflexe.
Comment tester une prise RJ45 avec un multimètre?

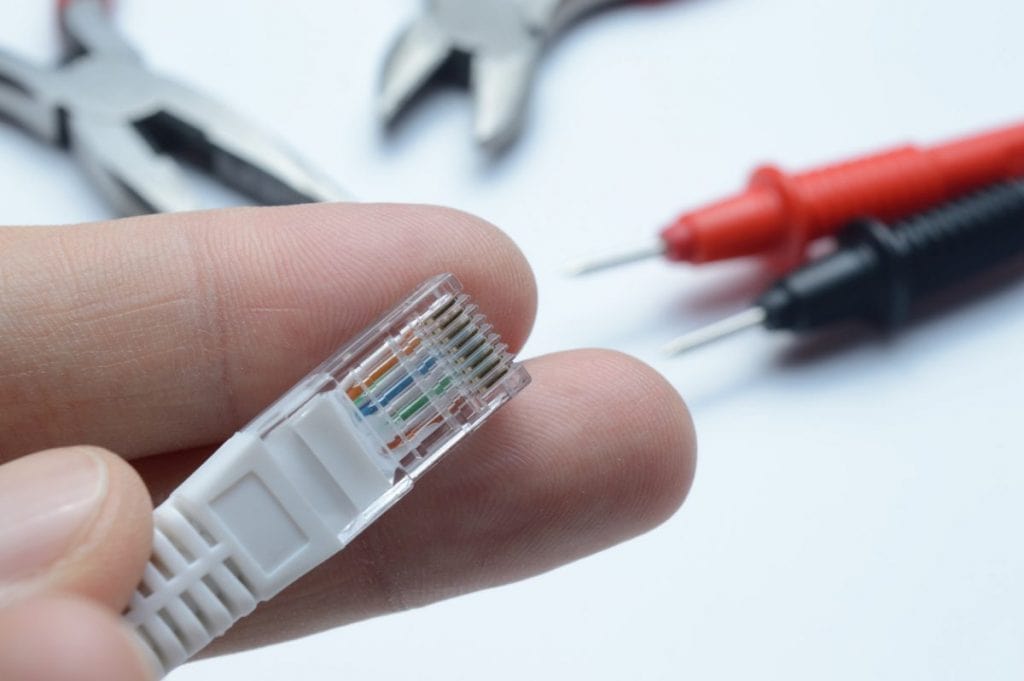

Un multimètre d’entrée de gamme à une dizaine d’euros permet de tester la continuité de chaque fil individuellement. Placez le multimètre en mode continuité (symbole diode ou onde sonore) et testez brin par brin entre les deux extrémités du câble débranché.
Un fil intact affiche une résistance de 0 à 2 ohms maximum – et déclenche le bip sonore si votre multimètre en dispose. Au-delà de 2 ohms ou en l’absence de bip, le fil est rompu ou le contact est mauvais.
Une règle absolue : ne jamais tester un câble encore branché à un équipement. Le Power over Ethernet (PoE) peut véhiculer jusqu’à 48V sur les paires de données.
Cette tension suffit à griller la sonde de votre multimètre et potentiellement endommager vos équipements réseau. Débranchez toujours les deux extrémités avant de poser les sondes.
Pour tester une prise murale avec un multimètre, vous devez accéder aux deux extrémités du câble encastré – ce qui implique généralement d’ouvrir le tableau de brassage. Sans cet accès, l’inspection par LED reste plus pratique.
Comment savoir si son câble Ethernet est hors service sans aucun outil?
Quelques signaux suffisent à confirmer qu’un câble est mort, même sans rien brancher d’autre. L’adresse APIPA en 169.254.x.x est le signe le plus parlant : Windows l’attribue automatiquement quand la carte réseau ne reçoit aucune réponse DHCP, ce qui arrive quand le câble ne transmet pas.
L’absence totale de LED sur le port, combinée à l’icône réseau barrée et à l’échec d’un ping, forme un faisceau d’indices convergents. Un seul de ces symptômes peut avoir d’autres causes. Les trois ensemble désignent le câble.
La logique d’élimination reste la méthode la plus fiable sans matériel :
- Testez avec un câble de remplacement connu comme fonctionnel
- Changez de port sur le switch
- Testez sur un autre ordinateur
- Si le problème disparaît en changeant uniquement le câble, le diagnostic est posé
Quelle est la différence entre tester un câble 100 Mbps et un câble Gigabit?
C’est une différence technique qui change radicalement la portée du diagnostic. Pour une connexion 10/100 Mbps, seules les broches 1, 2, 3 et 6 sont utilisées – soit les paires orange et verte selon la norme T568B.
Un câble avec quatre fils intacts sur les bonnes broches peut donc parfaitement établir une connexion Fast Ethernet, même si les quatre autres fils sont rompus.
Le Gigabit Ethernet, lui, utilise les huit fils simultanément pour atteindre 1000 Mbps. Un seul fil défaillant suffit à empêcher la négociation Gigabit – l’équipement repassera en 100 Mbps ou perdra la connexion selon les cas.
Concrètement : si votre connexion fonctionne mais plafonne à 100 Mbps alors que vous attendez du Gigabit, un fil rompu sur les broches 4, 5, 7 ou 8 est la première explication à vérifier.
Le multimètre, brin par brin, est la seule méthode sans testeur qui permet de localiser ce type de panne précise.
Quelles normes respecter pour un câblage RJ45 fiable?
La norme T568B est le standard français pour le câblage Ethernet, et c’est celui qu’il faut respecter quand vous sertissez ou vérifiez un connecteur. Elle définit l’ordre précis des paires dans le connecteur : blanc-orange, orange, blanc-vert, bleu, blanc-bleu, vert, blanc-marron, marron.
La norme EN 50173-1 fixe la longueur maximale totale à 100 m. Plus précisément, le câblage horizontal – entre panneau de brassage et prise murale – ne peut pas dépasser 90 m. Les 10 m restants sont réservés aux cordons de brassage et au câble de l’équipement.
Au-delà de ces distances, l’atténuation du signal devient trop importante pour garantir la fiabilité.
En France, la norme NF C 15-100 impose le standard RJ45 dans tous les logements neufs depuis 2008.
Si votre installation est antérieure à cette date, vous pouvez encore trouver des prises téléphoniques en T – incompatibles avec un câble Ethernet et source fréquente de confusion lors d’un diagnostic.
Un câble parfaitement sain branché sur une installation hors normes ou trop longue donnera exactement les mêmes symptômes qu’un câble défectueux. Avant de jeter votre câble, vérifiez que vous n’êtes pas simplement au-delà des 100 m de la norme.
