Une baie de brassage mal câblée peut transformer un réseau d’entreprise en cauchemar de maintenance – des heures perdues à démêler des câbles, des pannes impossibles à diagnostiquer, des équipements surchauffés.
Pourtant, les règles sont simples et documentées. Voici tout ce que vous devez savoir pour réussir votre installation du premier coup.
Comment installer une baie de brassage 19 pouces correctement?
Le format 19 pouces est une norme internationale – pas un choix parmi d’autres. Cette largeur standardisée garantit que n’importe quel équipement réseau, quel que soit le fabricant, s’intégrera dans votre armoire sans adaptateur.
La hauteur se mesure en unités rack (U), chaque unité représentant exactement 44,45 mm.
Pour la profondeur, visez entre 400 et 600 mm. En dessous, vous aurez du mal à intégrer des switchs avec leurs connecteurs arrière et leurs cordons d’alimentation coudés.
Une baie trop peu profonde, c’est des câbles qui plient à angle droit et des connecteurs qui lâchent au bout de six mois.
La règle de placement est simple : les équipements lourds en bas, toujours. Les serveurs et onduleurs en bas stabilisent le centre de gravité. Une baie murale 9U standard supporte en général 100 kg maximum – au-delà, vous risquez un arrachement du support mural.
Comment gérer les câbles dans une baie de brassage?

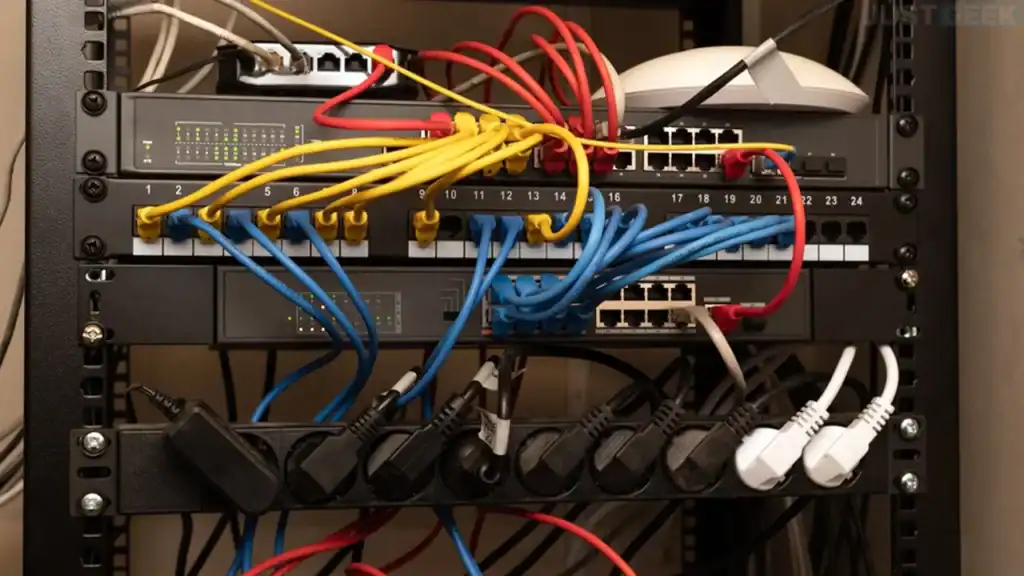

Le câble management, c’est la discipline qui sépare une installation professionnelle d’un nid de spaghettis.
La première règle absolue : maintenir au moins 30 cm de séparation entre câbles de données et câbles d’alimentation. Les interférences électromagnétiques dégradent silencieusement vos performances réseau.
Sur chaque cordon, laissez systématiquement 20 à 30 cm de mou. Ce jeu vous permet de déconnecter un équipement sans arracher le câble voisin, et d’absorber les petits ajustements de position. Un cordon tendu à fond, c’est un connecteur abîmé au premier déplacement.
- Installer un passe-câble horizontal 1U tous les 4 à 6 équipements en façade
- Ajouter des goulottes verticales latérales pour les câbles longs qui descendent ou montent sur plusieurs U
- Ne jamais cascader plus de 3 switches entre eux
- Ne pas remplir un switch à plus de 80 % de ses ports – gardez de la marge pour évoluer
- Surveiller la température en partie haute : déclenchez une alerte thermique au-delà de 35 °C
Les cordons RJ45 ont une durée de vie de 5 à 10 ans en usage intensif. Planifiez leur remplacement – un cordon vieillissant introduit des erreurs réseau intermittentes très difficiles à diagnostiquer.
Quel passe-câble choisir pour une baie de brassage?
Le passe-câble, c’est l’élément le moins glamour d’une baie de brassage et pourtant l’un des plus critiques. Le modèle standard 1U mesure 482,6 × 44 × 12 mm, fabriqué en acier laminé à froid.
Il intègre une brosse centrale qui laisse passer les câbles tout en bloquant la poussière et en maintenant l’ordre du routage.
Vous avez le choix entre deux formats principaux :
| Format | Profondeur | Usage recommandé |
|---|---|---|
| 1U | 45 mm | Baies avec volume modéré de câbles, espaces contraints |
| 2U | 83 mm | Baies denses avec nombreux cordons épais ou blindés |
Le modèle à brosse est la référence du marché pour une installation soignée. Comptez environ 16,50 € pour un passe-câble balai 1U – c’est un investissement dérisoire comparé au temps gagné sur chaque intervention future. Ne lésinez pas sur cet accessoire.
Quelle couleur de câble utiliser dans une baie de brassage?
Le code couleur n’est pas une question d’esthétique – c’est une question de sécurité opérationnelle.
Selon Cyltech, un système de couleurs standardisé réduit les erreurs d’intervention de 85 %. Débrancher le mauvais câble sur un serveur de production, ça coûte cher.
Le standard professionnel le plus répandu fonctionne ainsi :
- Rouge – serveurs et connexions critiques (DMZ, adduction Internet)
- Bleu – postes de travail utilisateurs
- Jaune – équipements actifs (switchs, points d’accès Wi-Fi)
- Noir – alimentation ondulée
- Gris ou beige – alimentation non ondulée
Adoptez ce code dès le premier câble posé et ne le changez jamais en cours de route. Une baie où les conventions ont évolué au fil du temps sans documentation devient illisible pour n’importe quel technicien extérieur – y compris vous-même après six mois.
Comment réaliser le branchement RJ45 d’une baie de brassage?
La norme IEEE 802.3 fixe une limite absolue de 100 mètres par segment réseau, cordons de brassage inclus.
Cette limite englobe tout : le câble mural, le cordon entre panneau et switch, le cordon côté poste utilisateur. Dépasser ce seuil, c’est s’exposer à des pertes de paquets et des chutes de débit inexplicables.
Les longueurs recommandées par segment sont les suivantes :
| Segment | Longueur recommandée |
|---|---|
| Panneau de brassage vers switch | 0,5 à 2 m |
| Poste de travail vers prise murale | 3 à 5 m |
| Entre racks adjacents | 1 à 3 m |
Un câble RJ45 comporte 4 paires torsadées, soit 8 fils. En réseau 100 Mbit/s, seules les paires 1-2 et 3-6 sont actives. En Gigabit, les 4 paires travaillent simultanément – c’est pourquoi la qualité de sertissage sur l’ensemble des 8 fils compte dès que vous visez du 1 Gbit/s.
Comment fixer une baie de brassage au mur en toute sécurité?
La fixation murale d’une baie de brassage engage votre responsabilité – une baie qui tombe peut endommager du matériel, blesser quelqu’un et couper l’ensemble du réseau d’un coup. La charge maximale à respecter pour une baie murale 9U est de 100 kg, équipements compris.
Le type de mur dicte le type d’ancrage :
- Béton ou parpaing plein – chevilles à expansion métallique, diamètre minimum 10 mm
- Brique creuse – chevilles à bascule ou à frapper adaptées aux matériaux creux
- Placo-plâtre – fixation impérative sur les montants métalliques de l’ossature, jamais sur la plaque seule
Pensez au centre de gravité avant de visser. Placez les équipements lourds en bas de la baie, comme pour une baie sur pied. Une baie montée trop haut sur le mur avec une charge mal répartie exerce un couple de bascule important sur les fixations.
Prévoyez également un espace libre d’au moins 40 cm sur les côtés et à l’avant pour pouvoir intervenir sans contorsion lors des opérations de maintenance.
Une baie de brassage bien câblée, c’est une infrastructure qui s’efface – personne n’en parle parce que tout fonctionne, et chaque intervention prend cinq minutes au lieu d’une heure.
